Was sind einige Merkmale und Herausforderungen der Werkzeugmaschinenteile verarbeitenden Industrie?
Eigenschaften:

• Wichtige Strukturkomponenten von Werkzeugmaschinen wie Betten, Säulen und Spindelkästen erfordern eine Präzisionssteuerung im Mikrometerbereich. Insbesondere für Lochanordnungen, Führungsbahnpassungen und Montagebezugspunkte sind eine extrem hohe Maßhaltigkeit und geometrische Genauigkeit erforderlich, um einen stabilen Maschinenbetrieb und eine wiederholbare Bearbeitungsfähigkeit zu unterstützen.

• Die meisten Werkzeugmaschinenteile bestehen aus hochfestem Gusseisen, legiertem Stahl oder speziellen Gussmaterialien, um den Anforderungen an Vibrationsfestigkeit, Verschleißfestigkeit und thermische Stabilität gerecht zu werden. Diese Materialien sind hart, haben große Bearbeitungszugaben und neigen zur Verformung. Der Bearbeitungsprozess erfordert eine präzise Kontrolle der Schnittkräfte und thermischen Effekte und stellt strenge Anforderungen an die Prozessplanung und die Steifigkeit der Ausrüstung.

• Viele Teile sind groß und komplex aufgebaut, beispielsweise die Querträger, Säulen und Sattelkomponenten von Portalwerkzeugmaschinen. Dazu gehören große Spannweiten, mehrere Flächen und mehrere Referenzen, die eine koordinierte Bearbeitung erfordern, was sehr hohe Anforderungen an die Größenkapazität des Bearbeitungszentrums und die Koordinierung der Mehrachsenverknüpfung stellt.

Herausforderungen:

• Schlüsselbereiche wie Spindellöcher und Positionierungslöcher erfordern in der Regel eine mehrachsige präzise Passung innerhalb eines komplexen Koordinatensystems, was eine extrem hohe Genauigkeit der Lochposition, Axialparallelität und Kontrolle der Oberflächenrauheit erfordert. Um koordinierte Lochsysteme zu erreichen, sind häufig Kombinationen mehrerer Prozesse wie Bohren, Honen sowie Präzisionsbohren und -fräsen erforderlich.

• Die geometrische Genauigkeit und das Passungsspiel von Gleitführungen wirken sich direkt auf die Betriebsstabilität und Wiederholbarkeit der Positionierung der Werkzeugmaschine aus. Es sind hohe Standards für Ebenheit, Geradheit und Parallelität erforderlich. Die Bearbeitung erfolgt auf hochstabilen Portalbearbeitungszentren oder Führungsbahnschleifmaschinen, kombiniert mit speziellen Prüfmethoden zur vollständigen Qualitätskontrolle.

• Das Spindelsystem ist die rotierende Kernkomponente der Werkzeugmaschine und muss die Anforderungen an dynamisches Gleichgewicht und thermische Verformungskontrolle bei Hochgeschwindigkeitsrotation erfüllen. Dies stellt strenge Anforderungen an die Massenverteilung der Komponenten, die Vorspannung der Baugruppe und die Kontrolle der Bearbeitungseigenspannung. Mehrere Probeläufe und dynamische Balance-Anpassungen werden typischerweise in einer temperaturgeregelten Werkstatt durchgeführt.

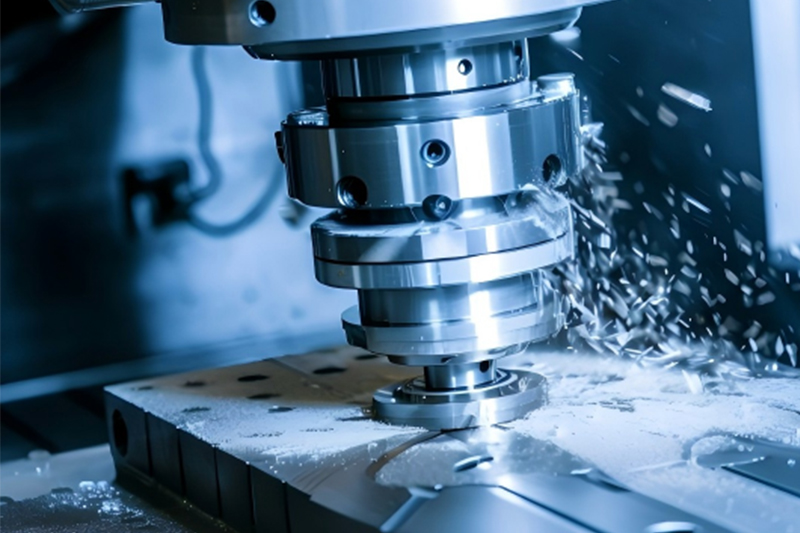

Kernausrüstung und Prozessablauf für die Herstellung von Werkzeugmaschinenkomponenten.
Kernausrüstung:
Vertikale und horizontale Bearbeitungszentren, Fünfseiten-Portalbearbeitungszentren, CNC-Bohr- und Fräsmaschinen, CNC-Schleifmaschinen.

Prozessablauf:
Rohlingsvorbereitung, Grobbearbeitung, Wärmebehandlung, Halbfertigbearbeitung, Fertigbearbeitung, Ultrapräzisionsbearbeitung (nach Bedarf), Montage und Fehlerbehebung.

Technische Vorteile der Ausrüstung

• Alle Bearbeitungszentren sind mit hochpräzisen CNC-Systemen und Online-Messgeräten ausgestattet, die eine kritische Maßkontrolle innerhalb von ±5 μm gewährleisten. Durch den Einsatz von Hochgeschwindigkeitsspindeln mit hoher Steifigkeit und Präzisionsschneidwerkzeugen in Kombination mit optimierten Parametern erreichen sie eine hervorragende Oberflächenrauheit und erfüllen die Anforderungen an Führungsbahnoberflächen, Referenzebenen und andere Schlüsselbereiche.

• Die flexible, vielseitige Bearbeitungsfähigkeit ermöglicht die Bearbeitung komplexer Strukturteile auf mehreren Oberflächen aus einer Hand und verbessert die Konsistenz der Bearbeitungsgenauigkeit und räumlichen geometrischen Kontrolle erheblich. Dadurch werden die Bearbeitungsanforderungen unregelmäßig geformter Teile und Baugruppen mit hoher räumlicher Positionsgenauigkeit effektiv erfüllt, wodurch menschliche Fehler und die Komplexität der Werkzeuge reduziert werden.

• Die Ausrüstung verfügt über automatische Werkzeugwechsler und Werkzeugüberwachungsmodule, die die Werkzeugstandzeit verlängern und gleichzeitig die Schnittstabilität gewährleisten. Durch CNC-Parameteroptimierung und konstante Lastkontrolle wird der Werkzeugverschleiß im Langzeitbetrieb ausgeglichen und eine stabile Bearbeitungsqualität gewährleistet.

Welche Werkzeugmaschinenteile können wir herstellen?

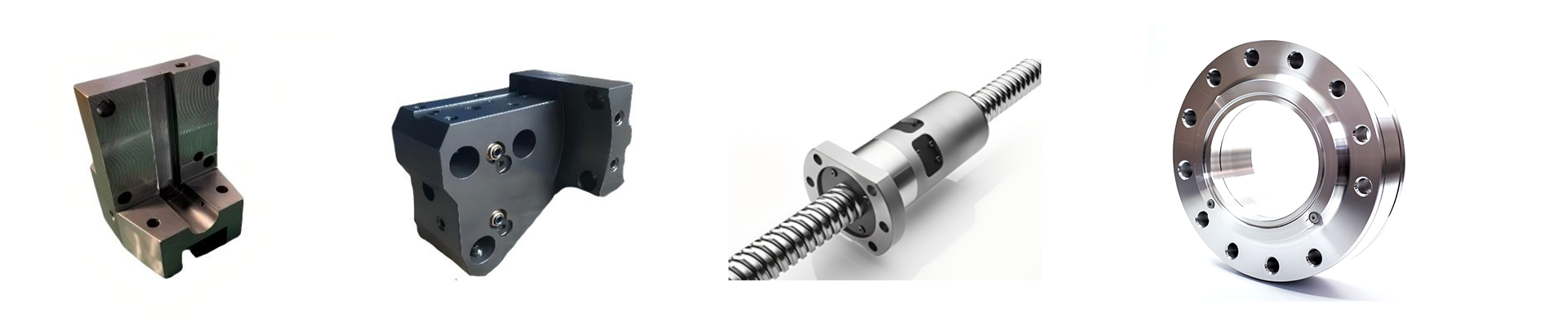

Gussteile für Maschinenbetten, Werkzeughalter, flache Führungen, Lagergehäuse, Leitspindeln, Buchsen, Führungsbasis, Verbindungsflansche, Spindeln, Zahnräder, elektrische Steuerhalterungen, Werkzeugmaschinenabdeckungen, Positionierungsstifte, Muttern, Präzisionsscheiben, Hebelverbinder.
